01

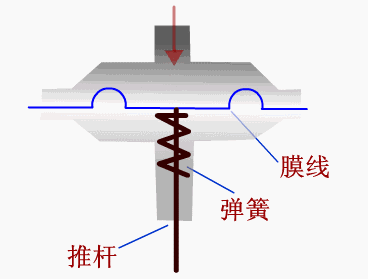

薄膜执行机构


02

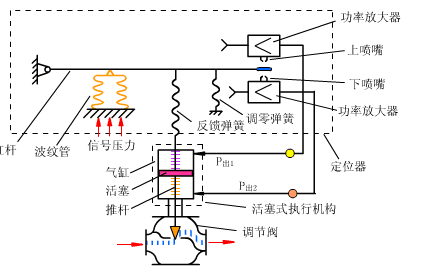

带阀门定位器的活塞式执行机构



03

碟阀



蝶阀的阀瓣是圆盘, 围绕阀座内的一个轴旋转, 旋角的大小, 便是阀门的开闭度。


优点:轻巧、 结构简单、比其他阀门要节省材料、开闭迅速,切断和节流都能用, 流体阻力小, 操作省力,可以做成很大口径。


应用: 蝶阀在热水管路得到广泛的使用。能够使用蝶阀的地方, 最好不要使用闸阀, 因为蝶阀比闸阀经济, 而且调节性好。


04

隔膜阀



隔膜阀是利用阀杆将弹性体薄膜紧压在阀座上用来隔断气路。转动手轮可带动阀杆上、下移动,使隔膜离开阀座打开阀门或使隔膜紧压在阀座上关闭阀门。


应用场合:

一是超纯水,超纯水要求流通管路内没有死角;

二是有杂质的污水,溶液等,液体内有颗粒球阀容易磨损出现内漏,隔膜阀上下闭合极大的避免这个问题,长期使用后还可以更换隔膜片。


通常,使用条件或要求密封性能严格、泥浆介质、磨损、轻型结构、低压截止(压差小)、向大气少量渗漏、磨蚀性的介质时,推荐选用隔膜阀。在双位调节、节流、调节、通道缩口、低噪声、有气穴和汽化现象、操纵转矩小的场合,可以选用隔膜阀。在高温介质、高压介质、高压截止(压差大)、启闭动作快、结构长度短的条件下,不选用隔膜阀。


05

活塞执行机构



06

角型阀



角型阀:阀体为直角形,阀体内有一个阀座和密封面,一般为底进侧出。


优点:结构简单,密封效果好。具有自洁净功能,阀体内不易存积污物,不宜堵塞,适用于控制高粘度介质,高压差以及含有悬浮物和颗粒物的介质。


缺点:容易发生阀芯振荡不稳定的现象。


07

气动薄膜调节阀

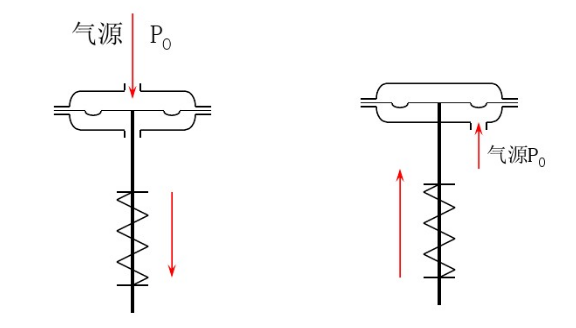

气动薄膜式执行机构有正作用和反作用。


正作用:当压力增大时,阀杆向下动作,压力是通入波纹膜片上方的薄膜气室。


反作用:当压力增大时,阀杆向上动作,压力是通入波纹膜片下方的薄膜气室。


08

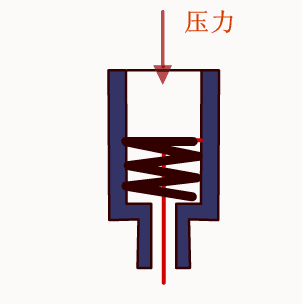

气动活塞式执行机构



09

三通阀



阀体有三个接管口,适用于三个方向流体的管路控制系统,大多用于热交换器的温度调节、配比调节和旁路调节。


在使用中应注意流体温差不宜过大,通常小于是150℃,否则会使三通阀产生较大应力,否则会使三通阀产生较大应力而引起变形,造成连接处泄漏或损坏。


三通阀有三通合流阀和三通分流阀两种类型,三通合流阀为介质由两个输入口流进混合后由一出口流出,三通分流阀为介质由一入口流进,分为两个出口流出。


10

凸轮挠曲阀



凸轮挠曲阀又称偏心旋转阀,阀芯呈扇形球面状,与挠曲臂及轴套铸成一体,固定在转动轴上。挠曲臂在压力作用下能产生挠曲变形,使阀芯球面与阀座圈紧密接触,密封性好。


优点:重量轻、体积小、安装方便,适用于高粘度和带有悬浮物的介质流量控制。


11
