净化空调系统常识与简单维护(主要针对GMP)
日期:2019-09-11 作者:熊熊净化 阅读:818


般净

净化空调系统常识与简单维护(主要针对GMP)

化工艺流程中各部分相关知识

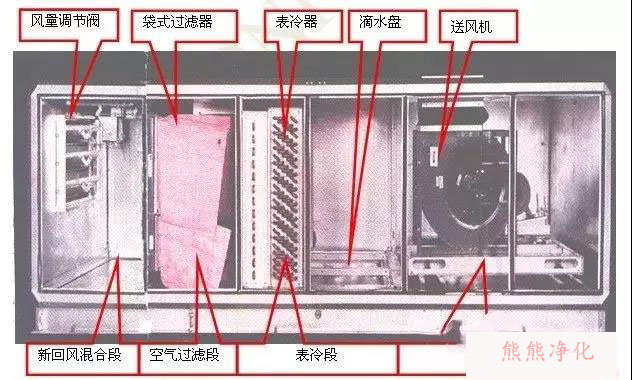

净化空调箱的一般结构

新风、回风段:新风、回风口位置按设计要求可分别在端部、顶部或左右各侧面,并配有风量调节阀,新回风按一定比例混合,既可节约能源,又可达到卫生要求。

新风:

空调系统中的新风占送风量的百分数不低于10%,在春秋过渡季节中可以提高新风比例,从而利用新风所具有的冷量或热量以节约系统的运行费用;

回风:

一次回风:回风与室外新风在空气冷却器前混合称一次回风;

二次回风:回风与室外新风在空气冷却器前混合并经加热或 冷却处理后再次与回风混合称二次回风;

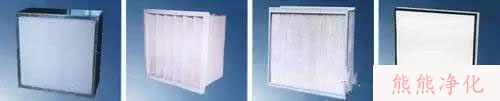

过滤器

按功效分:初效、中效、亚高效、高效、超高效;

按过滤器的构造分:浸油金属、网络过滤器、静电过滤器、纤维过滤器。

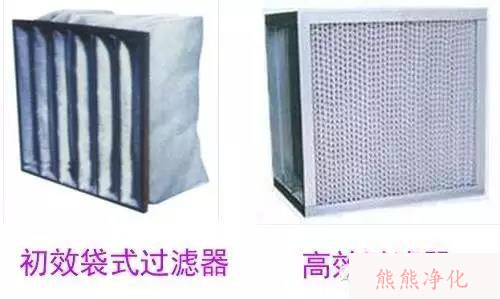

初效过滤器:初效空气过滤器主要以捕集5μm以上颗粒灰尘及各种空气悬浮物,一般应用于:空调系统的初效过滤、多级过滤系统的预过滤。其结构形式有:板式、折叠式、袋式三种。

中效过滤器:对大于1um的粒子能有效过滤,大多数情况下用于高效过滤器的前级保护;

高效过滤器:高效分为亚高效、高效、超高效过滤器;一般滤料为超细玻璃纤维加工成纸状;亚高效<1um、高效≥0.5μm、超高效≥0.1μm。

过滤器更换周期

初效过滤器

1、过滤器两侧压差接近初始 压差的两倍;

2、初效过滤器一年/次。

中效过滤器

1、过滤器两侧压差接近初始压差的2倍;

2、中效过滤器一年/次。

高效检漏

周期:每一年对高效过滤器检漏一次;

检漏方法:移动扫描法;

仪器:高效检漏仪。

检漏方法:被检过滤器需已经过风量检测,在设计风量80%以上运行;检漏时,将采样器探头放在距离被检过滤器下游侧2-3cm处,以5cm/s的速度移动;对被检过滤器整个断面,特别是安装接缝处进行移动扫描,当微粒计数突然增大时,应停留作测量。当发现高效有泄漏时及时进行密封条、高效过滤器的更换。

高效更换注意点:

1、新的高效过滤器更换前须检查高效过滤器的密封包装是否完好,如果发现包装不密封不得使用;

2、更换高效过滤器时,新的高效过滤器自包装盒中取出后,到达洁净区更换地点进行安装时方能打开高效过滤器的密封包装袋;

3、高效过滤器的保存周期不得超过三年,新的高效过滤器更换前检查高效过滤器的生产日期,如超过保存期限不得使用。

表冷挡水段:设有表冷器和挡水板,采用铜管串铝箔的结构,供空气冷却、干燥用。冬季通热水也可以作加热器用。另外表冷分一次表冷和二次表冷,一次表冷主要起除湿作用,二次表冷一般在蒸汽加热难以控制的情况下起冷却作用。

加热段:内置钢管绕钢片式或铜管串铝箔式高效热交换器,设有加热器和旁路调节阀,供空气加热用,通过调节阀门开启度可调节加热量。

加湿段:主要使用设备为干蒸汽加湿器,由干蒸汽喷管、分离室、干燥室、调节阀(电动、气动)组成。

风机段:设有一台离心风机和减振底座,主要为输送的空气提供动能。

臭氧发生器:利用臭氧的强氧化性进行杀菌灭活。对于空气中的浮游菌与沉降菌臭氧消毒有效浓度:D级为10ppm;C级为15ppm;B级为20ppm。
