风机盘管分类、选型技巧、故障排查
日期:2019-07-01 作者:熊熊净化 阅读:559


什么是风机盘管


在大型中央空调系统中,风机盘管是空调设备的主要组成部分,也是最理想的末端产品。风机盘管是一种将风机和表面式换热盘管组装在一起的装置。风机将室内空气或室外混合空气通过表冷器进行冷却或加热后送入室内,使室内气温降低或升高,以满足人们的舒适性要求。

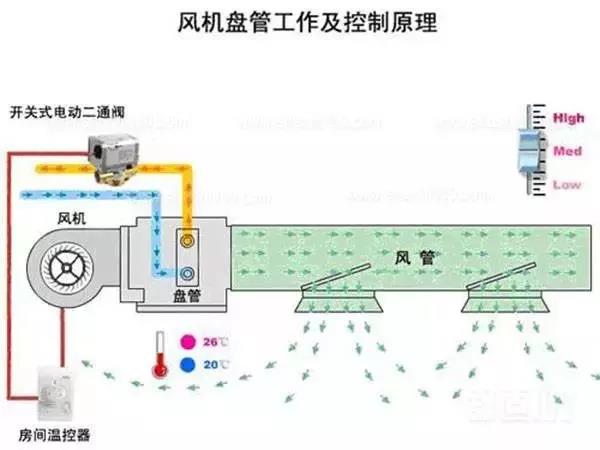

风机盘管的工作原理


风机盘管主要依靠风机的强制作用,使空气通过加热器表面时被制冷或加热,因而强化了散热器与空气间的对流换热器,能够迅速制冷或者加热房间的空气。

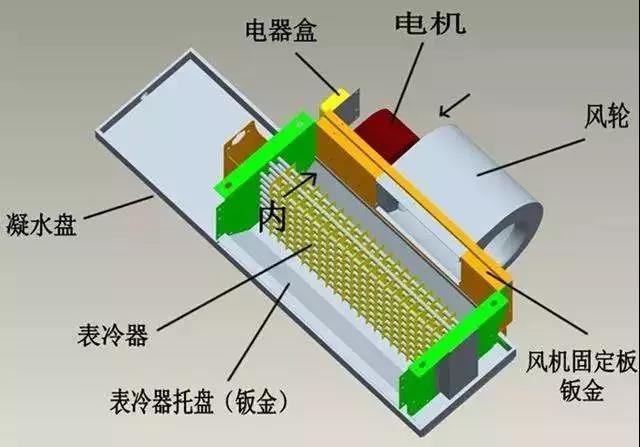

风机盘管的组成


风机:由单向多速低噪声感应系统电动机带动,通过调节输入电压改变风机转速,使风机风量分为高、中、低三档,由电器开关控制,相应调节风机盘管的供冷(热)量。风机是输送空气的动力源,又是强化空气侧对流换热(盘管外表面)的扰动源,与电动机一起又是机组的主要噪声源。

盘管:是一种采用肋片管制成的空气-水热交换器。冷媒水(热水)在管内流动,因冷媒水温度低于空气的露点温度,所以管外表面上有凝结水,呈现湿工况下的换热,兼有热交换和质交换,提高了换热效果。盘管承担房间空调负荷的大部或全部,管排一般为3-4排。

凝水盘:与泄水接管置于盘管底下,作用是接纳盘管上不断凝结出来的水滴,由泄水接管排出室外。

空气过滤器:与泄水接管置于盘管底下,作用是接纳盘管上不断凝结出来的水滴,由泄水接管排出室外。


风机盘管的类别和型号


风机盘管根据其工作原理是由两个循环系统构成:风循环和水循环

水循环:是中央机房过来的冷水(热水)经过水管在换热器内循环。

风循环:是机组内不断的再循环所在房间的空气,使空气通过冷水(热水)盘管后被冷却(加热),以保持房间温度的恒定。

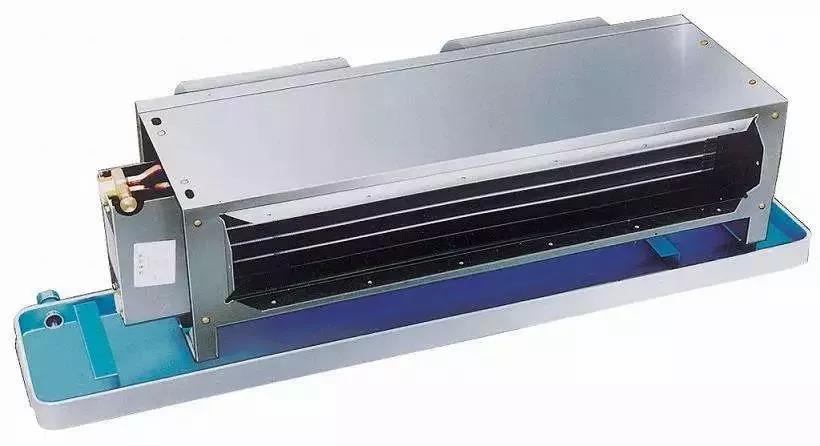

按结构形式分:立式、卧式、壁挂式、卡式等;

按安装方式分:明装和暗装;

按进水方式分:左式和右式

按厚度:超薄型、普通型;

按有无冷凝水泵:普通型、豪华型

按机组静压:0Pa、12Pa、30Pa、50Pa、80Pa(机外静压);

按照排管数量:两排管、三排管;

按制式:两管制、四管制

风机盘管所说的几排指的是风机盘管表冷器铜管的排数,一般的二排就是铜管两排,每排8根,一共16根铜管;三排就是铜管三排,每排8根,一共24根铜管。

铜管的根数越多,制冷效果越好

两管制:普通风机盘管夏季走冷水制冷,冬季走热水制热;

四管制:多用于一些比较豪华场所,可以同时走热水和冷水,即可以根据需要有的房间制冷,有的房间取暖。

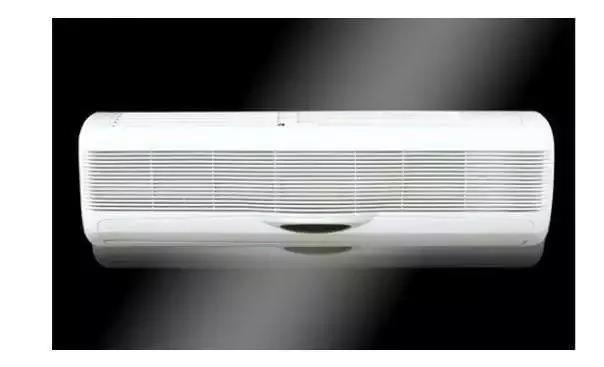

壁挂式风机盘管机组全部为明装机组,其结构紧凑、外观好,直接挂于墙的上方。

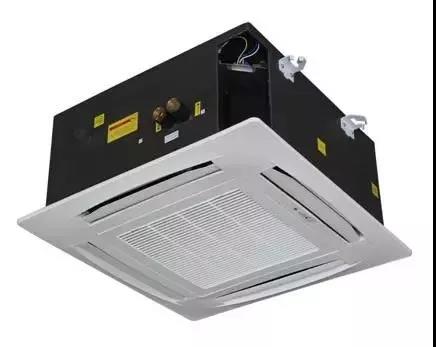

卡式(天花板嵌入式)机组,比较美观的进、出口外露于顶棚下,风机、电动机和盘管都置于顶棚之上,属于半明装机组;明装机组都有美观的外壳,自带出风口和进风口,在房间内明露安装;暗装机组的外壳一般用镀锌钢板制作。

国家标准规定,风机盘管机组根据机外静压分为两类:低静压型和高静压型

低静压型机组在额定风量时出口静压为0或12pa,对带风口和过滤器的机组,出口静压为0;对不带风口和过滤器的机组,出口静压为12pa;高静压机组在额定风量时的出口静压不小于30pa


风机盘管选型应考虑哪些因素?


1
风机盘管冷量


一般是按计算的冷负荷来选择产品,但应注意不同的新风供给方式会导致风机盘管的负载冷量也不同。当新风直接通过外墙送至房间时,未经热湿处理,风机盘管的冷量=室内冷负荷+新风冷负荷;当设立独立新风系统时,则风机盘管的冷量=室内冷负荷。

目前市场的产品,一般都是名义制冷量,而实际运行中的冷量应是冷量×单位时间内的平均运行时间,即改变运行时间或风量,都会影响机组的输入冷量。冷量仅作为选设备的必要条件之一,还应兼顾其它因素。


2
风机盘管风量


一般按房间品质要求校核换气次数。送风温差越小,换气次数越多,则空气品质越好。为什么有的空调房间感受有异味、闷气,就是风量校核没有处理好。由于风机盘管的名义风量是在不通水、空气进出口压差为零的工况下测定的,故存在一些不切实际的因素,所以实际确定风量应将这部分理想状态下的风量值扣除,通过经验测算,这部分增补风量应占名义风量的20—30%。


3
风机盘管送、回风方式


送、回风方式即形成所谓的气流组织,其合理与否直接影响到空调房间的温度场、速度场的均匀性和稳定性,即空调效果的好坏。合理的气流组织要求一定的送风速度,避免气流短路,以保证一定的射流长度。风速取决于机外静压,送风量、送风口等因素。机外静压过低,会导致风量下降,射程降低,房间冷热不均,设计气流组织与实际运行状态在曲线图上存在较大差异,故应根据实际的建筑格局、房间的结构形式,进深、高度等情况,选择中档风量、风速指标来相应选择风机盘管型号。


4
其他因素


a.噪音指标控制在40dB以下,对噪音偏大的风机盘管,加装消声处理装置,阻力值不大于10Pa

b.安装、施工中质量注意保温质量,冷凝水的排放,坡向,管件接头,系统清洁。

c.水系统的设置方式水平系统还是垂直系统,部分工地选用垂直系统,能较好的保证冷凝水的排放,保证了房间的层高要求。

风机盘管的选型直接关系到用户对中央空调的体验,因此在风机盘管的选择上一定要综合考虑以上多重因素,使其达到更好的效果。


风机盘管的使用注意事项


1、室内风机盘管要水平安装。用直径Φ10mm吊杆吊装,吊杆做防锈处理,与内机的固定螺母紧固不松动。

2、吊装位置符合室内空气循环和图纸要求,与楼板之间要有一定的间距。

3、水压试验压力0.6Mpa保持2小时无泄漏。

4、管路必须保温,保温层厚度20mm冷凝水管路保温层厚度为10mm,用U型卡或者其它方式固定,对保温材料的压缩量不大于2至3毫米。
